Расчет объема кабеля, выбор типоразмеров лотков компании OSTEC

Для правильной организации кабельной трассы необходимо рассчитать площадь поперечного сечения кабеля, определить оптимальный вариант прокладки кабеля в лотке, подобрать подходящий типоразмер лотка с достаточной полезной площадью сечения.

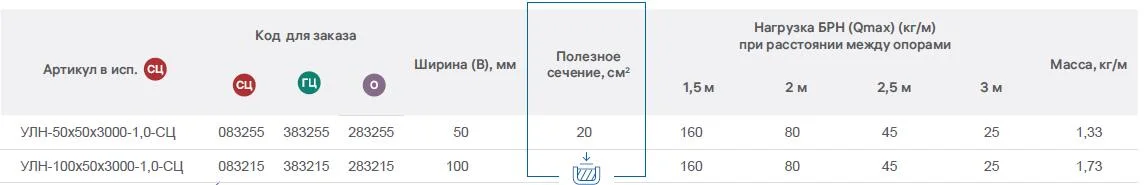

Полезная площадь сечения лотка указана в таблицах технических характеристик на страницах каталога OSTEC

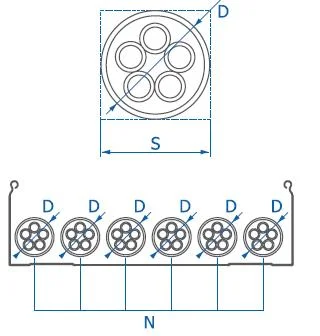

Площадь поперечного сечения одного кабеля рассчитывается по формуле: S = D²

S – площадь кабеля.

D – диаметр кабеля, включающий изоляцию и наружную оболочку.

Площадь поперечного сечения, занимаемая всеми кабелями, рассчитывается по формуле:

Sк = D² х N

D – диаметр кабеля, включающий изоляцию и наружную оболочку.

N – количество кабелей этого диаметра

Внимание! Полученную величину Sк необходимо увеличить на 25% для возможности дальнейшего расширения кабельной трассы, формула: Sкр = Sк х 1,25

Площадь поперечного сечения наиболее распространенных кабелей указана в таблице. Более точные характеристики уточняйте у производителей кабеля.

Силовой провод			Силовой кабель			Слаботочный кабель
Тип (число жил х площадь номинального сечения)	Диаметр, мм	Полезное поперечное сечение, мм²	Тип (число жил х площадь номинального сечения)	Диаметр, мм	Полезное поперечное сечение, мм²	Тип (число жил х площадь номинального сечения)	Диаметр, мм	Полезное поперечное сечение, мм²
1х4	6,5	42	1х10	10,5	110	Кат.5	8	640
1х6	7	49	1х16	11,5	132	Кат.6	8	640
1х10	8	64	1х25	12,5	156	Коаксиал	6,8	462
1х16	9,5	90	1х35	13,5	182	2х2х0,6	5	250
1х25	12,5	156	1х50	15,5	240	4х2х0,6	5,5	300
3х1,5	8,5	72	1х70	16,5	272	6х2х0,6	6,5	420
3х2,5	9,5	90	1х95	18,5	342	10х2х0,6	7,5	560
3х4	11	121	1х120	20,5	420	20х6х0,6	9	810
4х1,5	9	81	1х150	22,5	506	40х2х0,6	11	121
4х2,5	10,5	110	1х185	25	625	60х2х0,6	13	169
4х4	12,5	156	1х240	28	784	100х2х0,6	17	289
4х6	13,5	182	1х300	30	900	200х2х0,6	23	529
4х10	16,5	272	3х1,5	11,5	132	2х2х0,8	6	360
4х16	19	361	3х2,5	12,5	156	4х2х0,8	7	490
4х25	23,5	552	3х10	17,5	306	6х2х0,8	8,5	720
4х35	26	676	3х16	19,5	380	10х2х0,8	9,5	900
5х1,5	9,5	90	3х50	26	676	20х2х0,8	13	169
5х2,5	11	121	3х70	30	900	40х2х0,8	16,5	272
5х4	13,5	182	3х120	36	1296	60х2х0,8	20	400
5х6	14,5	210	4х1,5	12,5	156	100х2х0,8	25,5	650
5х10	18	324	4х2,5	13,5	186	200х2х0,8	32	1024
5х16	21,5	462	4х6	16,5	272
5х25	26,0	676	4х10	18,5	342
7х1,5	10,5	110	4х16	21,5	462
7х2,5	13,0	169	4х25	25,5	650
			4х35	28,0	784
			4х50	30,0	900
			4х70	34,0	1156
			4х95	39,0	1521
			4х120	42,0	1764
			4х150	47,0	2200
			4х185	52,0	2700
			4х240	58,0	3360
			5х1,5	13,5	182
			5х2,5	14,5	210
			5х6	18,5	342
			5х10	20,5	420
			5х16	22,5	506
			5х25	27,5	756
			5х35	34,0	1156
			5х50	40,0	1600

Выбор оптимальных габаритов лотка

Высота борта. Высота кабельного лотка должна быть больше максимального диа метра самого большого кабеля или пучка проводов в прокладке.

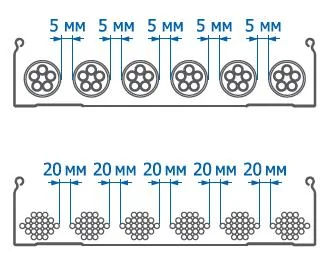

Ширина лотка. Ширина кабельного лотка должна позволять прокладывать кабель в несколько рядов. Возможно разделение лотка перегородкой на каналы для силовых и слаботочных кабелей.

Чем плотнее уложены кабели, тем хуже теплоотвод. При выборе лотка следует использовать такую ширину и высоту, чтобы он оставался частично незаполненным. Для достаточной самовентиляции кабеля рекомендуется выбирать перфорированные лотки или широкие лотки с небольшой высотой бортов.

Согласно требованиям ПУЭ в части пункта 2.1.61: «В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%».

Определить подходящие типоразмеры лотка исходя из площади поперечного сечения кабеля Sкр можно с помощью таблицы, приведенной ниже. Указаны значения при заполнении лотков на 40%.

Высота лотка (мм)	35	50	60	80	100	150	200
Ширина лотка (мм)	Расчетная величина сечения кабелей Sкр (мм²)
50	700	1000
100	1400	200	2400	3200	4000	-	-
150	2100	3000	3600	4800	6000	9000	12000
200	2800	4000	4800	6400	8000	12000	16000
300	4200	6000	7200	9600	12000	18000	24000
400	-	8000	9600	12800	16000	24000	32000
500	-	10000	12000	16000	20000	30000	40000
600	-	12000	14400	19200	24000	36000	48000
