Конструктивные отличия кабельных коробов от металлических кабель-каналов

Отличие кабель-каналов от кабельных коробов

Кабельные короба – это разновидность кабельных лотков с крышкой. Высота крышки не превышает 15мм, крепится на лотке с помощью так называемого «замка» - особого профилирования края лотка и крышки.

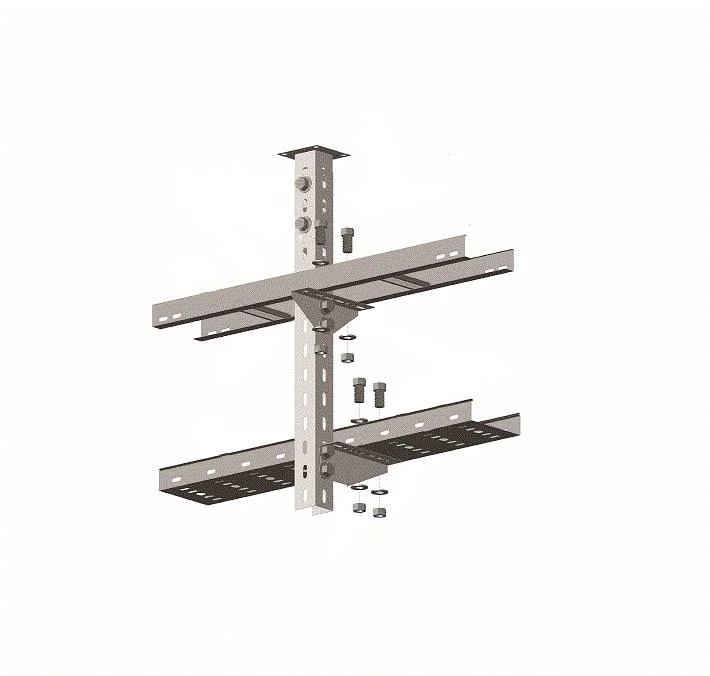

Кабельные короба крепятся преимущественно по несущим элементам, таким как консоли, стойки и полки, кронштейны вертикальные или горизонтальные и т.п.

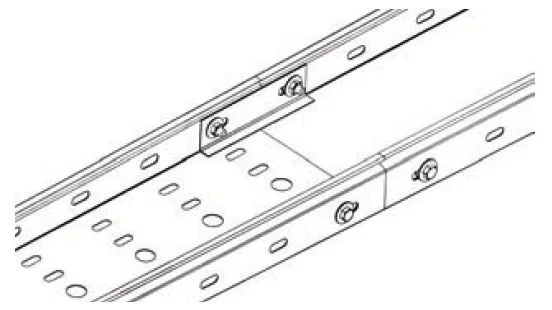

Для крепления коробов в одну линию используется дополнительные элементы – соединители. Они позволяют не только связать короба в одну жесткую линию, но и обеспечить металлосвязь между коробами для дальнейшего заземления всей кабельной линии.

Система кабельных коробов обеспечена всеми видами фасонных изделий – угловые секции в любом направлении (горизонтальные под 90 и под 45 градусов, вертикальные вверх и вниз), Т-образные секции, Х-образные секции.

Возможно изготовление кабельных коробов с толщиной металла в широком диапазоне — от 0,55 до 2,5 мм, а также с нестандартной длиной секций от 2000 до 6000 мм.

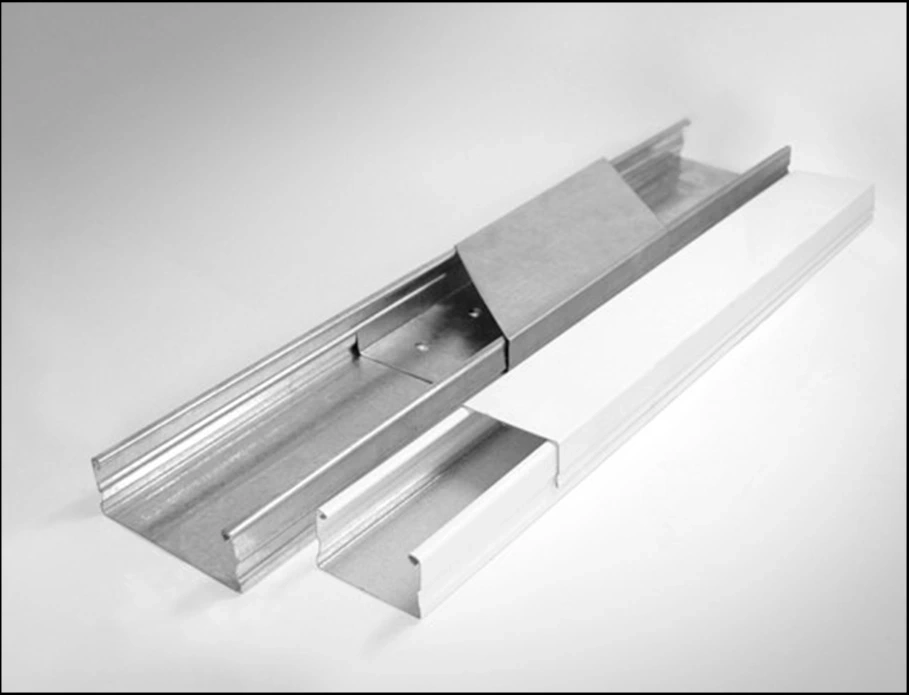

Кабель-каналы металлические – отдельная группа кабельных коробов, предназначенная для прокладки кабеля по стене или потолку, в т.ч. по фасадам зданий, с возможностью покраски кабель-каналов под цвет фасада или другой несущей поверхности. Особенностью всей линейки кабель-каналов является то, что крышка максимальна плотно прилегает (защелкивается) на лотке кабель-канала и при монтаже на вертикальные поверхности не нуждается в дополнительном креплении крышки.

Крышка кабель-каналов с высотой 26 мм, полностью перекрывает основание кабель-канала. Данный конструктив не только выглядит эстетично, но и позволяет сэкономить при покраски кабель-канала, т.к. в данном случае красится только крышка.

Крышка кабель-каналов с высотой 35 мм незначительно не доходит до конца основания основание кабель-канала. Поэтому, по умолчанию, красится также только крышка, но, по желанию, возможна покраска и основания кабель-каналов.

Кабель-каналы высотой от 40мм и выше, красятся уже полностью (и лоток кабель-канала и крышка), т.к. крышка не полностью перекрывает основание кабель-канала.

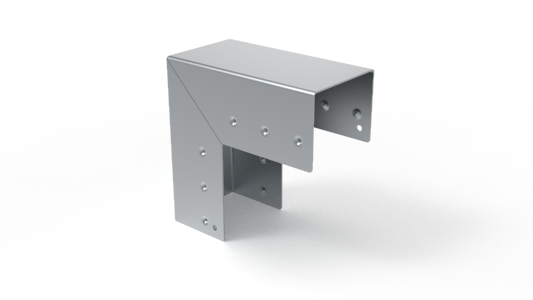

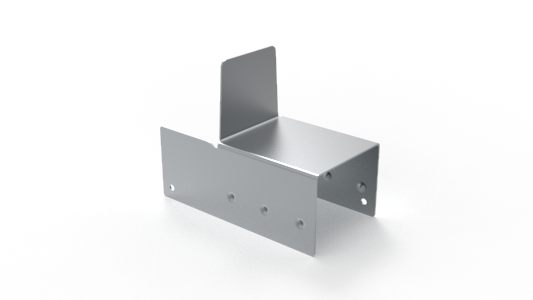

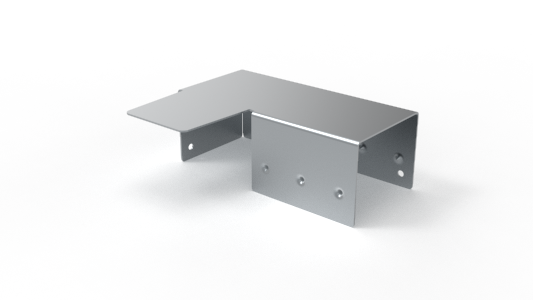

Создание углов, переходов, Т-образных примыканий, реализуется при помощи подрезки основания и крышки кабель-канала и сгибания в нужном направлении. При этом место реза и сгиба можно закрыть специальными накладками *, которые есть в ассортименте группы металлических кабель-каналов.

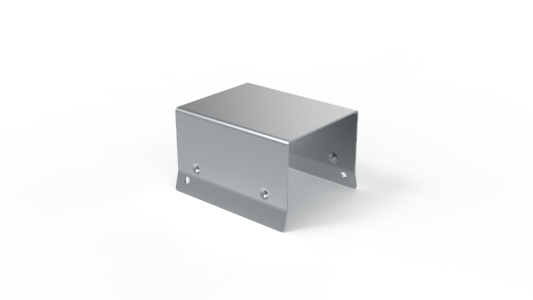

Другой особенность кабель-каналов СК является то, что они не соединяются друг с другом при помощи дополнительных элементов. Кабель-канал монтируется на стене «стык в стык», а место перехода можно закрыть специальной накладкой *.

* доступно не для всех типоразмеров
