Расчет веса кабеля и безопасной рабочей нагрузки кабельной трассы OSTEC

Для создания и безопасной эксплуатации кабельной трассы необходимо рассчитать вес кабеля, опираясь на полученные данные, определить оптимальное расстояние между опорами трассы.

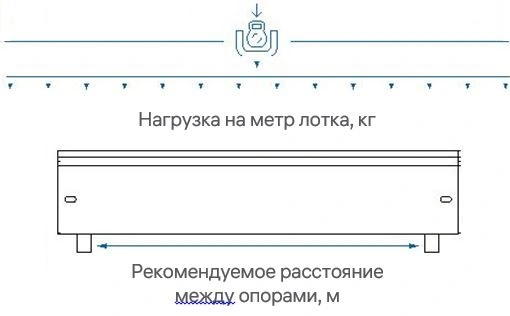

В таблицах технических характеристик указаны рекомендуемые расстояния между опорами лотка (м) при определенной нагрузке (кг).

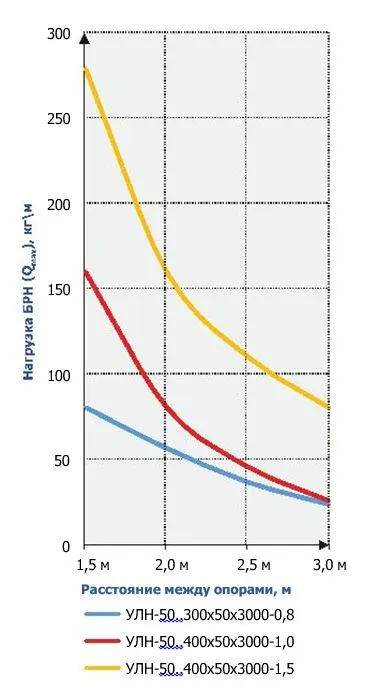

На страницах каталога размещены графики, отражающие зависимость допустимых нагрузок на лоток от шага опор. Расстояние между опорами указано в метрах (м), допустимая нагрузка в килограммах на метр (кг/м). При соблюдении рекомендованного на графике шага опор соблюдаются требования ГОСТ Р 52868-2021 в части Безопасной Рабочей Нагрузки (БРН).

  Удельный вес кабелей в лотке: qкаб = ∑(M х N)
  M – вес погонного метра кабеля, кг/пм.

  N – количество кабелей данного типа.

  При прокладке кабельной трассы снаружи здания необходимо учесть снеговую нагрузку.

  Снеговая нагрузка определяется по формуле: qснег = Рс(В/1000)

  Q = qснег + qкаб

  Qmax > Q

  Q – суммарная нагрузка, действующая на лоток

  Qmax – безопасная рабочая нагрузка (БРН) на лоток

  В – ширина лотка, мм

  Рс – снеговая нагрузка региона, кг/м2

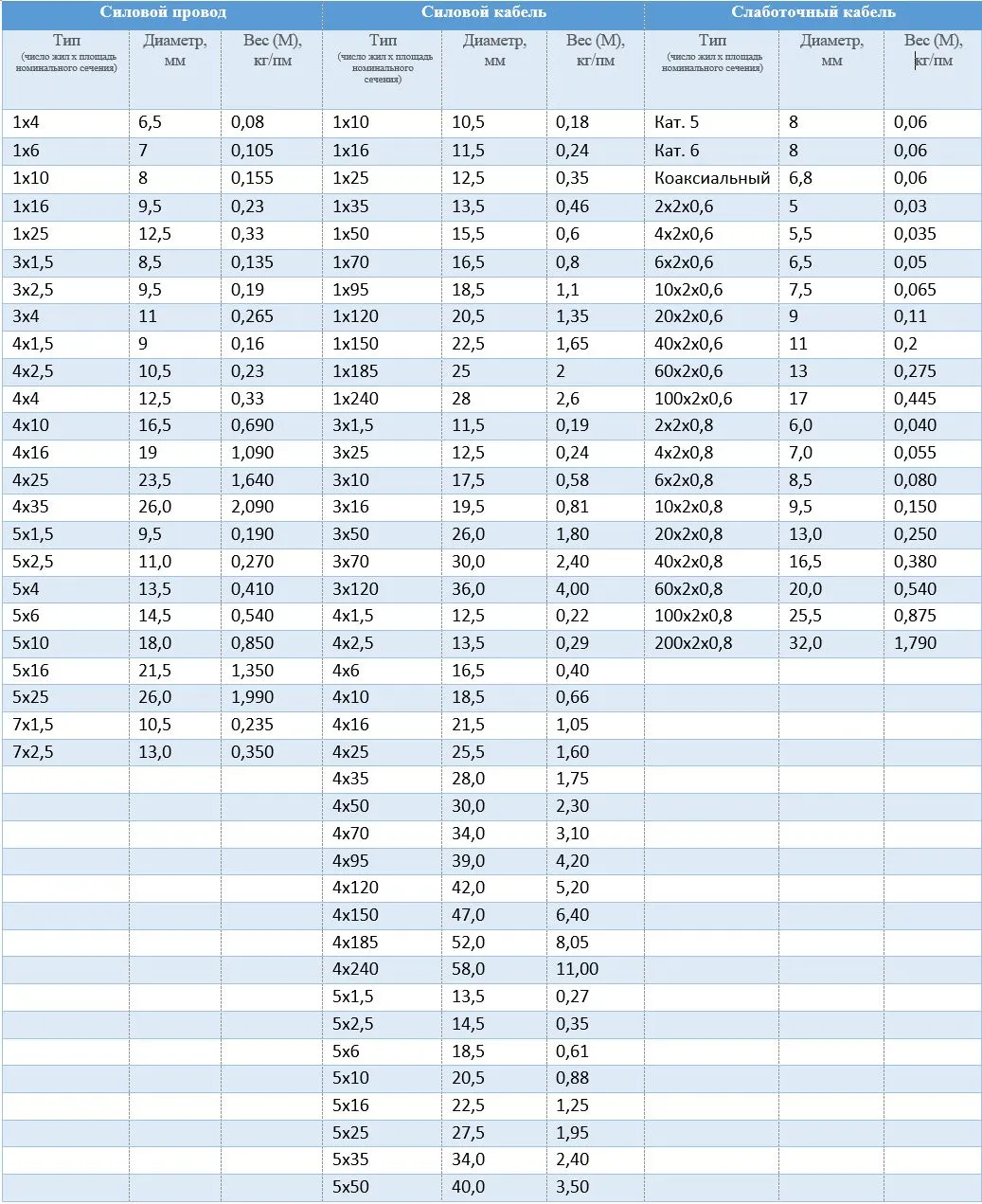

Вес погонного метра наиболее распространенных кабелей указан в таблице. Более точные характеристики уточняйте у производителей кабеля.

Безопасная рабочая нагрузка

 Испытания несущей способности кабельных трасс проводятся по ГОСТ Р 52868-2021 «Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний». Значения безопасной рабочей нагрузки определяются производителем согласно п. 10.3.3, Тип III ГОСТ Р 52868-2021, c соблюдением следующих условий:

·        - Лотки жестко закреплены на опорах;

·        - Монтаж лотков – горизонтальный;

·        - Опоры считаются жесткими;

·        - Нагрузка равномерно распределена (как продольно, так и поперечно);

·        - Отсутствие соединений на конечных пролетах лотков;

·        - Максимальный продольный прогиб = 1/100 от расстояния между опорами;

·        - Максимальный поперечный прогиб = 1/20 от ширины лотка;

Испытания проводятся в Испытательной лаборатории качества компании ОСТЕК, а также в аккредитованных организациях.
При монтаже фасонных секций всех серий лотков производитель предупреждает о необходимости установки минимум одной дополнительной опоры, расположенной в центре тяжести данной фасонной секции.
