Системы монтажа кабельных лотков к потолку

Не менее значимой составляющей профессиональных кабельных систем, чем сами кабельные лотки, является система монтажа. При проектировании и установке кабельных систем уделяется внимание не только их техническим и эксплуатационным характеристикам, но и внешнему виду. Мы предлагаем монтажные системы, которые отвечают всем требованиям заказчиков, включая высокую надёжность, удобство монтажа и эстетическую привлекательность.

Все наши системы универсальны и могут быть адаптированы под любые требования. Большинство компонентов взаимозаменяемы, что позволяет нам подобрать оптимальное решение для каждой задачи.

Крепление лотка к потолку с помощью несущего профиля

Этот способ крепления самый популярный и при этом максимально бюджетный. С помощью резьбовой штанги можно отрегулировать расстояние между лотком и потолком в диапазоне от 200 мм до 2000 мм. А при использовании удлинителя шпильки или, еще, ее называют гайкой удлиненной, можно добиться и большей величины.

Для крепления резьбовой штанги к потолку используются потолочные подвесы, например Пп3 или, возможен, монтаж сразу в анкер.

Возможный комплект:

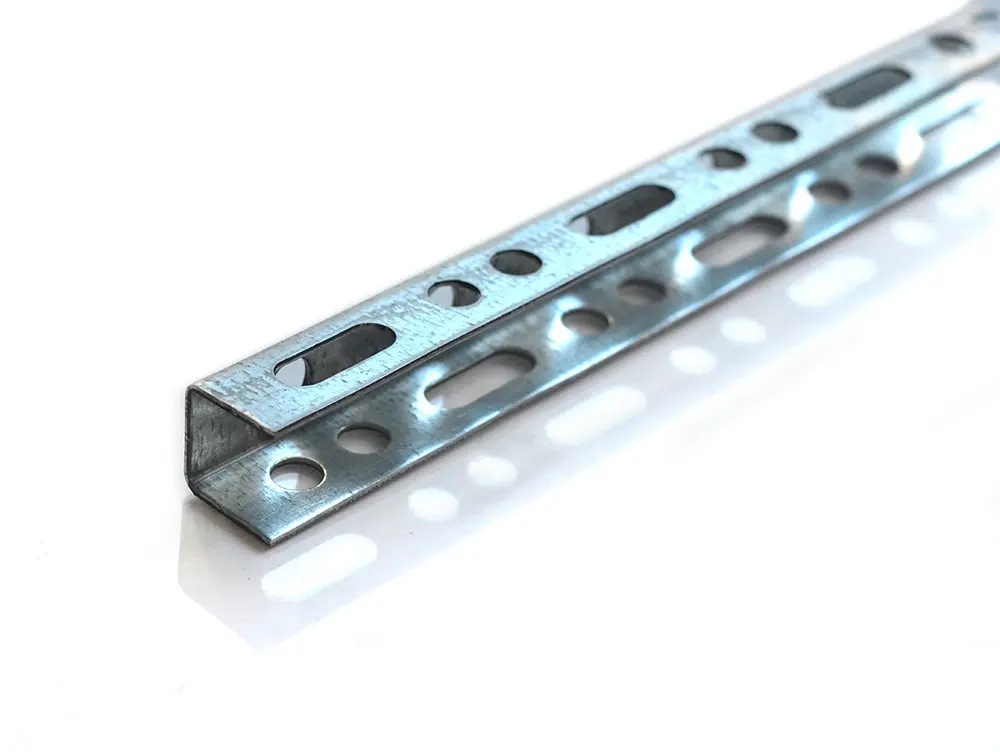

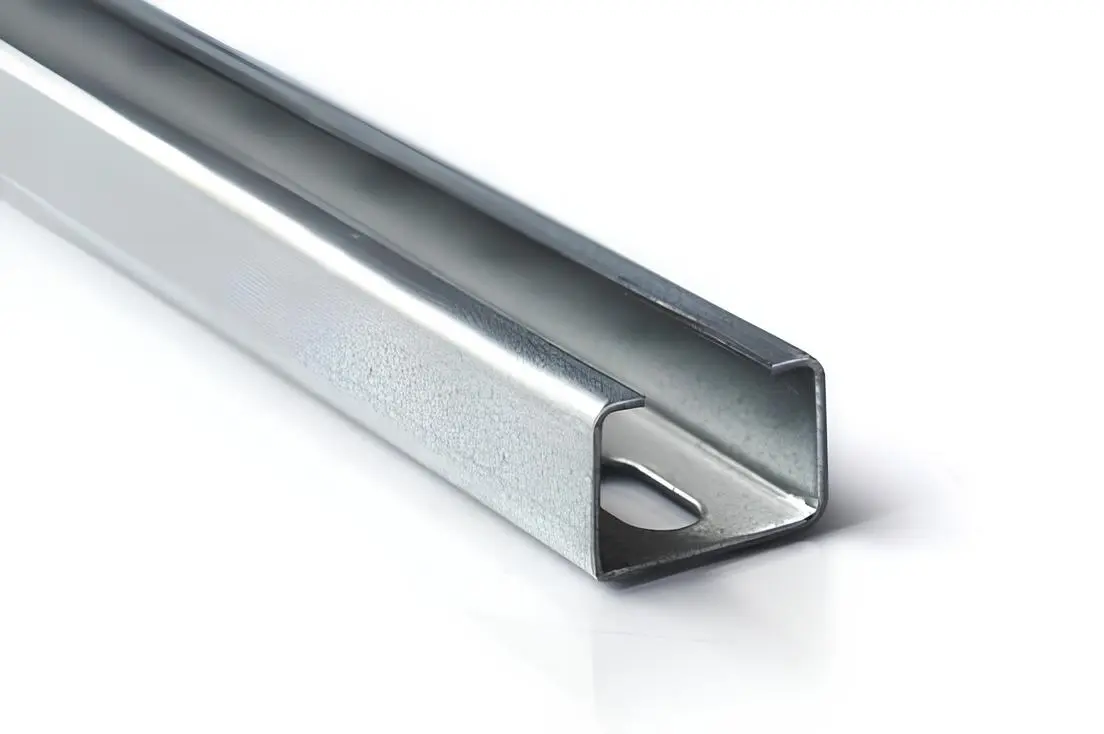

1. Профиль П-образный или С-образный — 1 шт. Минимальная длина профиля 2000мм, нарезается «по месту» на 100мм больше ширины лотка. Возможна поставка профиля уже требуемой длиной.

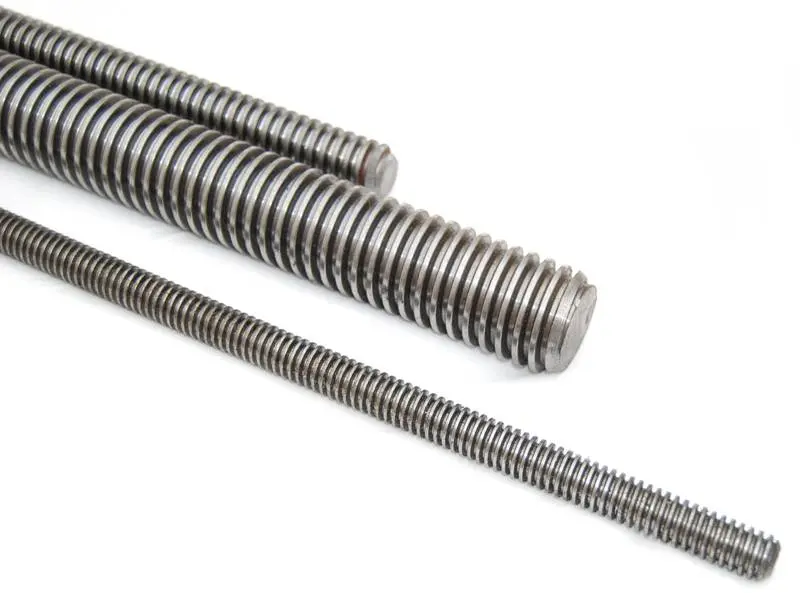

    2. Резьбовые штанги — 2 шт. (можно резать на нужную длину).

3. Потолочный подвес — 2 шт.

.  4. Гайки DIN 934 — 8 шт.

.  5. Шайбы усиленный (кузовные) – 8 шт.

.   6. Анкер – 2 шт. (подбирается по материалу потолка и возможной нагрузки).

Крепление лотка на потолочном С-образном подвесе и резьбовой шпильке

Данный способ крепления имеет имущество для последующего монтажа, т.к. позволяет закладывать кабель в лоток без каких-либо препятствий. Т.е. нет потребности протягивать кабель через крепежные элементы, как в предыдущем варианте.

Но, наряду с преимуществами, есть и ограничения – данный способ монтажа лучше использовать при прокладке небольшого количества кабеля. Большая нагрузка может вызвать перекос кабельной линии. Максимальная ширина лотка 300мм.

Возможный комплект:

    1. Подвес С-образный Пп5

    2. Резьбовая шпилька — 1 шт. (можно резать на нужную длину).

     3. Потолочный подвес — 1 шт.

         4. Гайки DIN 934 — 4 шт.

     5. Шайбы усиленный (кузовные) – 4 шт.

     6. Анкер – 1 шт. (подбирается по материалу потолка и возможной нагрузки).

Крепление лотков к потолку с применением вертикальной консоли и полки

Этот способ крепления позволяет установить кабельный лоток шириной от 100 мм до 600 мм в один или несколько ярусов. Благодаря широкому ассортименту, можно подобрать вертикальную консоль требуемой длиной, начиная с 250 мм и до 3000 мм. В зависимости от предполагаемой нагрузки, можно подобрать систему для любого бюджета, не переплачивая, например:

Для легкой нагрузки, комплект:

      1.  Консоль Кв3 – 1 шт.

      2. Консоль Кг4 – 1 шт. или больше, при многоярусной прокладке лотков.

      3. Болт М8х16 (20) – 2 шт.

      4. Гайка М8 – 2 шт.

      5.   Шайба 8 – 4 шт.

      6.  Анкер – 4 шт. (подбирается по материалу потолка и возможной нагрузки).

Для средней нагрузки, комплект:

      1.   Консоль Кв1 – 1 шт.

      2.   Полка К116.. – 1 шт. или больше, при многоярусной прокладке лотков.

     3.  Анкер – 4 шт. (подбирается по материалу потолка и возможной нагрузки).

Для тяжелой нагрузки, комплект:

      1. Стойка вертикальная усиленная Св1 или Св2 при монтаже с двух сторон – 1 шт.

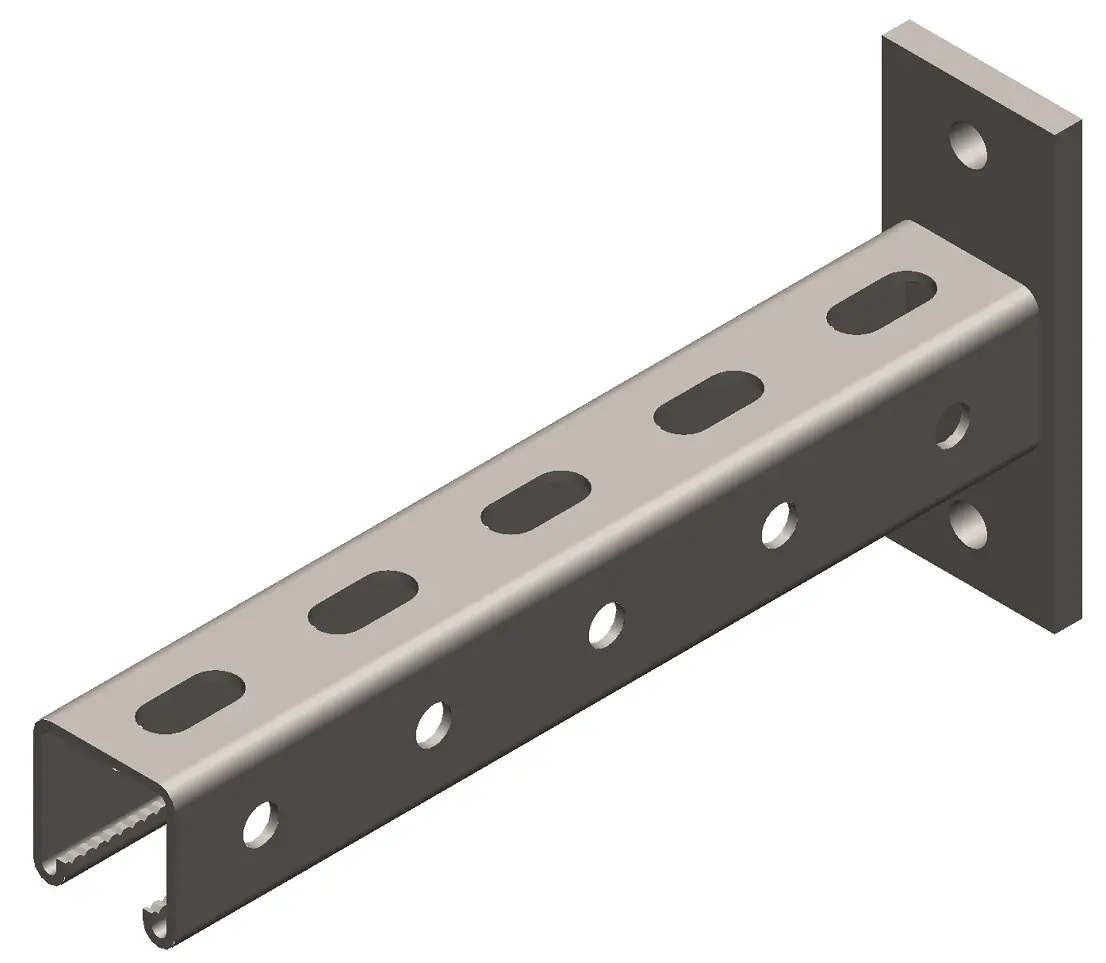

      2. Консоль горизонтальная Кг или усиленная КГУ – 1 шт. или больше, при многоярусной прокладке лотков или прокладки с двух сторон консоли.

      3. Гайка канальная М8 (10) – 2 шт. (на одну консоль горизонтальную)

     4.  Болт М8х30 (10х30) – 2 шт.

     5.  Шайба усиленная (кузовная) М8 (10) – 2 шт.

     6.  Анкер – 4 шт. (подбирается по материалу потолка и возможной нагрузки).
