Расчет максимально допустимых нагрузок на консоли и подвесы OSTEC

Расчет максимально допустимых нагрузок на консоли и подвесы:

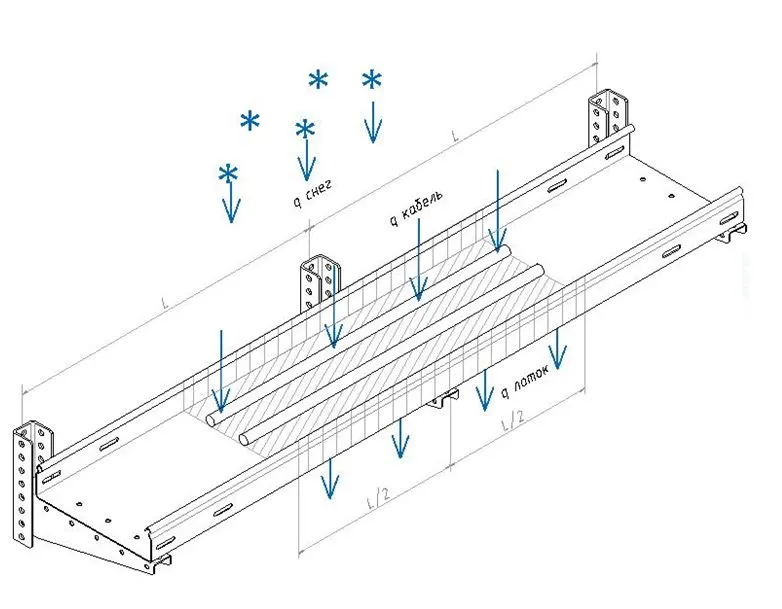

Нагрузка на консоли и кронштейны: Pmax ≥ (qкаб + qлоток + qснег) х Lопор + Δ

где:

Pmax - безопасная рабочая нагрузка на консоль (максимальная нагрузка, которая может быть безопасно приложена к консоли нормальных условиях); значения получены согласно ГОСТ Р52868-2021;

qкаб - удельный вес кабеля (кг/м);

qлоток -удельный вес лотков, крышки на лоток, опирающихся на консоль (кг/м). Указан в таблицах технических характеристик лотка;

qснег - удельный вес снега (кг/м) (рассчитывается);

Lопор - расстояние между опорами (м);

Δ - дополнительная нагрузка (аксессуары, метизы, соединители, светильники, монтажные коробки, скобы и другие элементы, добавляющие вес трассы на рассматриваемом пролете) (кг).

Если у консоли (кронштейна) вылет значительно больше, чем ширина лотка и лоток располагается на краю, нагрузка рассчитывается по формуле:

Pmax ≥ Pгруз х ( Lкон /(2 Lкон - B))

где:

Lкон - длина консоли (кронштейна).

B - ширина лотка.

Для точного расчета нагрузки требуется учесть полный комплекс воздействующих на трассу факторов.

Расчет нагрузок потолочных подвесов:

В технических характеристиках потолочных подвесов указана величина допустимого изгибающего момента – М в килограммах на метр (кгхм). Она обозначает максимальный изгибающий момент стойки потолочного подвеса при размещении нагруженной кабельной трассы с одной стороны.

Изгибающий момент рассчитывается по формуле: М = P х (L/2)

P – нагрузка на консоль, установленную в стойку потолочного подвеса;

L – длина консоли.

Полученное значение должно быть меньше либо равно значению Мmax, указанному в технических характеристиках потолочного подвеса.

В случае установки в стойку потолочного подвеса нескольких консолей суммируется изгибающий момент каждой из них: М=ΣМi. Полученное значение М не должно превышать Мmax.

Если кабельные трассы с разной нагрузкой размещены с обеих сторон потолочного подвеса, необходимо рассчитать разницу изгибающих моментов. Полученное значение должно быть меньше либо равно Мmax.

В случае двусторонней установки кабельных трасс с одинаковыми изгибающими моментами максимальная нагрузка на стойку потолочного подвеса определяется конструкцией подвеса и несущей способностью элементов крепления.
