Лестничные лотки для большепролетных трасс: высокая несущая способность и защита от снега

При проектировании кабельных трасс на промышленных объектах, транспортной инфраструктуре или энергетических комплексах часто возникает задача прокладки линий на пролетах большой длины — от 6 до 9 метров и более. В таких условиях стандартные решения уступают место усиленным лестничным лоткам, способным выдерживать высокие нагрузки. Особую актуальность приобретает защита таких трасс при наружной прокладке, где критическим фактором становится снеговая нагрузка.

Конструктивные особенности шестиметровых лотков

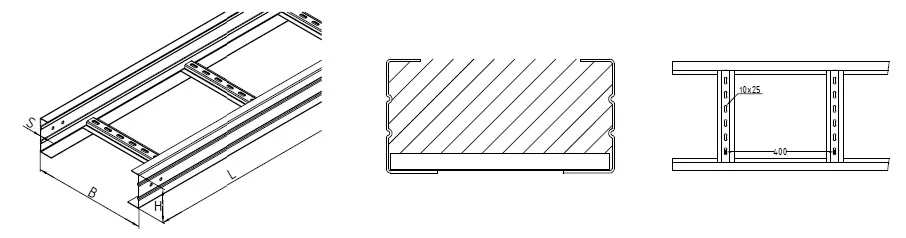

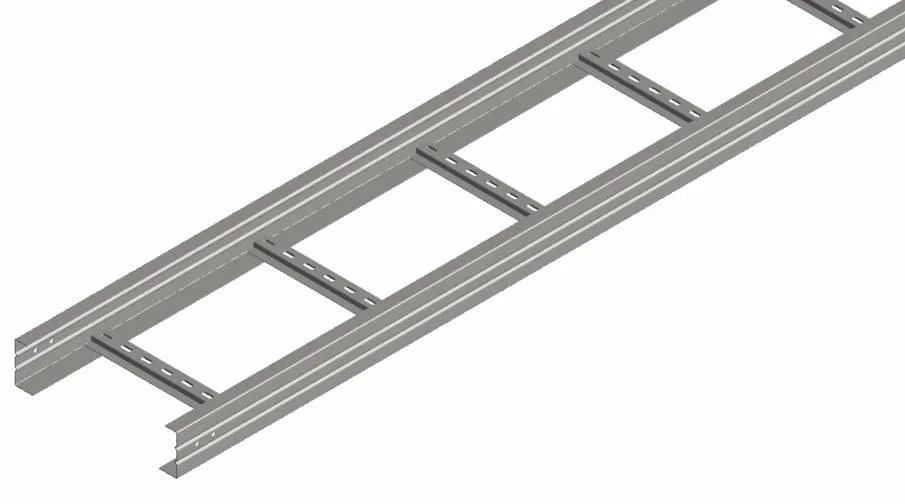

Лестничные лотки увеличенной длины (6 метров) относятся к категории усиленных или тяжелых серий. Их ключевая особенность — конструкция, состоящая из двух продольных несущих профилей (лонжеронов), соединенных поперечными перекладинами.

Для обеспечения работоспособности на больших расстояниях между опорами для изготовления таких лотков, применяют следующие технические решения:

- Усиленные лонжероны: толщина металла в таких лотках составляет от 1,5 до 2 мм и более, что значительно повышает жесткость конструкции.

-Высота борта: для увеличения момента сопротивления высота лонжерона может достигать 150-200 мм и более.

Благодаря этим характеристикам, шестиметровые лестничные лотки способны эффективно работать на пролетах до 9-10 метров, выдерживая высокую распределенную нагрузку

Защита от снеговых нагрузок: двускатные крышки

При размещении кабельных трасс на открытом воздухе (эстакады, наружные стены зданий, переходы между сооружениями) возникает проблема накопления снега. Плоская крышка стандартного лотка может стать местом образования снегового покрова, чей вес способен деформировать трассу или повредить кабели.

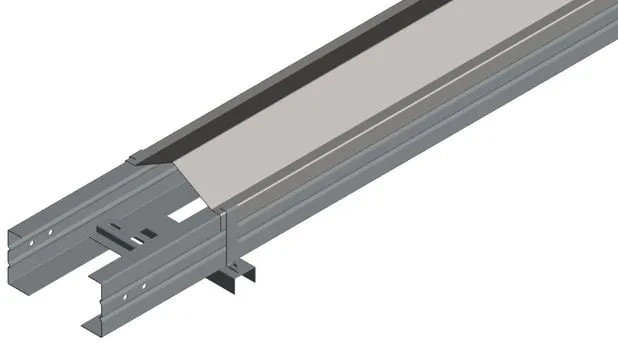

Для решения этой задачи применяются специальные двускатные (снегозащитные) крышки.

Их ключевые особенности:

1.  Крышка имеет форму домика с углом наклона скатов (обычно 30°–60°), что обеспечивает естественное соскальзывание снега и значительно снижает снеговую нагрузку на трассу. Согласно строительным нормам, уклон более 30° позволяет снизить расчетное воздействие снега до двух раз.

2.  Совместимость: такие крышки проектируются для универсального применения и подходят для различных типов лотков, включая лестничные, перфорированные и проволочные.

3.  Монтаж: фиксация на лотке чаще всего осуществляется методом защелкивания. В условиях повышенных ветровых нагрузок рекомендуется дополнительное крепление с помощью специальных держателей.

4.  Материал и защита: как и сами лотки, крышки изготавливаются из стали с антикоррозийной защитой. Для наружного применения наиболее предпочтительно горячее цинкование (методом погружения), которое обеспечивает надежную защиту в условиях влажности и агрессивных сред .

Области применения

Комбинация шестиметровых усиленных лотков и двускатных крышек востребована на объектах, где требуется высокая надежность и защита от внешних воздействий:

Промышленные объекты: металлургические комбинаты, химические производства, нефтегазовые комплексы.

Транспортная инфраструктура: морские порты, верфи, аэропорты, объекты железнодорожного транспорта.

Энергетика: открытые распределительные устройства, подстанции, кабельные эстакады ТЭЦ и ГЭС.

Складские и логистические комплексы: при прокладке магистральных линий на высоте под кровлей или между зданиями.

Таким образом, выбор шестиметровых лестничных лотков в сочетании с двускатными крышками представляет собой комплексное инженерное решение, обеспечивающее долговечность, безопасность и удобство эксплуатации кабельных трасс в самых сложных условиях.
