Подвесы для профнастила: надёжное крепление инженерных систем

При строительстве современных промышленных и коммерческих зданий всё чаще используются сталебетонные перекрытия (СБП) на основе профилированного настила. Такие перекрытия обладают высокой конструктивной эффективностью, но требуют особого подхода к креплению подвесных элементов — кабельных лотков, вентиляционных каналов, трубопроводов и других инженерных систем.

Что такое подвес для профнастила?

Подвес для профнастила — это специализированный крепёжный элемент, предназначенный для фиксации различных инженерных конструкций к перекрытиям из стального профилированного листа. В отличие от традиционных железобетонных плит, где требуется сверление и установка анкеров в тело бетона, крепление к профнастилу осуществляется без нарушения целостности перекрытия, с использованием конструктивных особенностей гофров.

Виды подвесов

1.       С отверстием.

Отличие по диаметру центрального отверстия. Например:

- КПНП М8 кронштейн для профнастила перфорированный, используется для крепления с помощью резьбовой штанги (шпильки) диаметром М8.

- КПНП М10 кронштейн для профнастила перфорированный, используется для крепления с помощью резьбовой штанги (шпильки) диаметром М10

2.       С резьбовой заклепкой. По центру подвеса устанавливается резьбовая заклёпка. Отличие в удобстве монтажа, шпилька монтируется в подвес без дополнительных элементов (гайки). Например:

- КПНП М8 кронштейн для профнастила с резьбовой заклёпкой

- КПНП М10 кронштейн для профнастила с резьбовой заклёпкой

3.       С вваренной гайкой. По центру подвеса вваривается гайка диаметром М8, М10 или М12.

Как и в предыдущем варианте, данные подвесы удобны при монтаже.

Например:

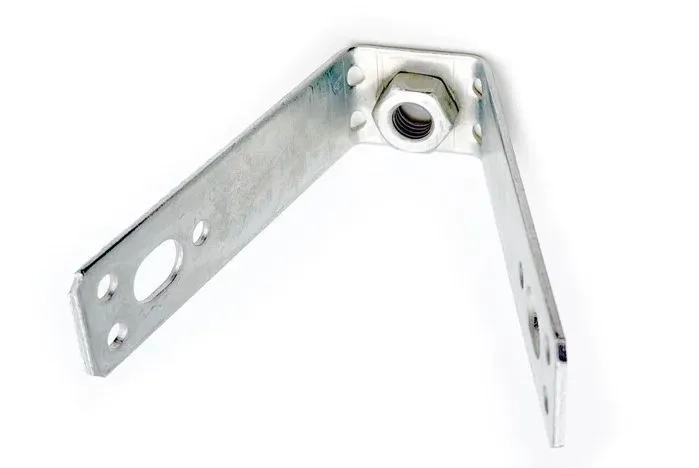

- КПП-М8 Кронштейн для профнастила М8

- КПП-М10 Кронштейн для профнастила М10

- КПП-М12 Кронштейн для профнастила М12

Особенности монтажа

Крепление подвесов к профилированному настилу осуществляется на верхние полки гофров. Нагрузка воспринимается профлистом и перераспределяется на несущие элементы каркаса — прогоны или балки. При этом бетонная плита не подвергается локальному ослаблению, что является важным преимуществом данной технологии.

Монтажные отверстия в подвесах расположены симметрично, что позволяет выставлять уровень и регулировать высоту крепления. Для фиксации используются болты, шпильки или анкеры соответствующего диаметра.

Области применения

Подвесы для профнастила широко применяются при монтаже:

• кабельных трасс и лотков
• вентиляционных и климатических систем
• трубопроводов различного назначения
• систем пожаротушения
• осветительных приборов
• слаботочных и телекоммуникационных систем

Особенно востребованы такие крепёжные элементы в производственных цехах, торговых центрах, складских комплексах и других объектах с большой протяжённостью инженерных коммуникаций.

Преимущества использования

Применение специализированных подвесов для профнастила даёт ряд существенных преимуществ. Во-первых, исключается необходимость сверления бетонной плиты, что сохраняет её целостность и несущую способность. Во-вторых, снижаются трудозатраты и ускоряется монтаж. В-третьих, обеспечивается возможность демонтажа и перенастройки системы без повреждения перекрытия, что особенно важно при реконфигурации помещений.

Заключение

Подвесы для профнастила — это надёжное и технологичное решение для крепления инженерных систем в зданиях со сталебетонными перекрытиями. Широкий ассортимент моделей — от V-образных подвесов до консольных систем типа КПН — позволяет подобрать оптимальный вариант для любого проекта с учётом требуемой нагрузки и условий эксплуатации.
